EDIFICIO PUCARA II
- 20-01-2021
Nombre del proyecto: EDIFICIO PUCARA II
Ubicación: Comuna Ñuñoa, Santiago, Región Metropolitana
Cliente que instalo: Energypro
Proyectista: Leymar
Estatus actual: Proyecto en funcionamiento
Descripción

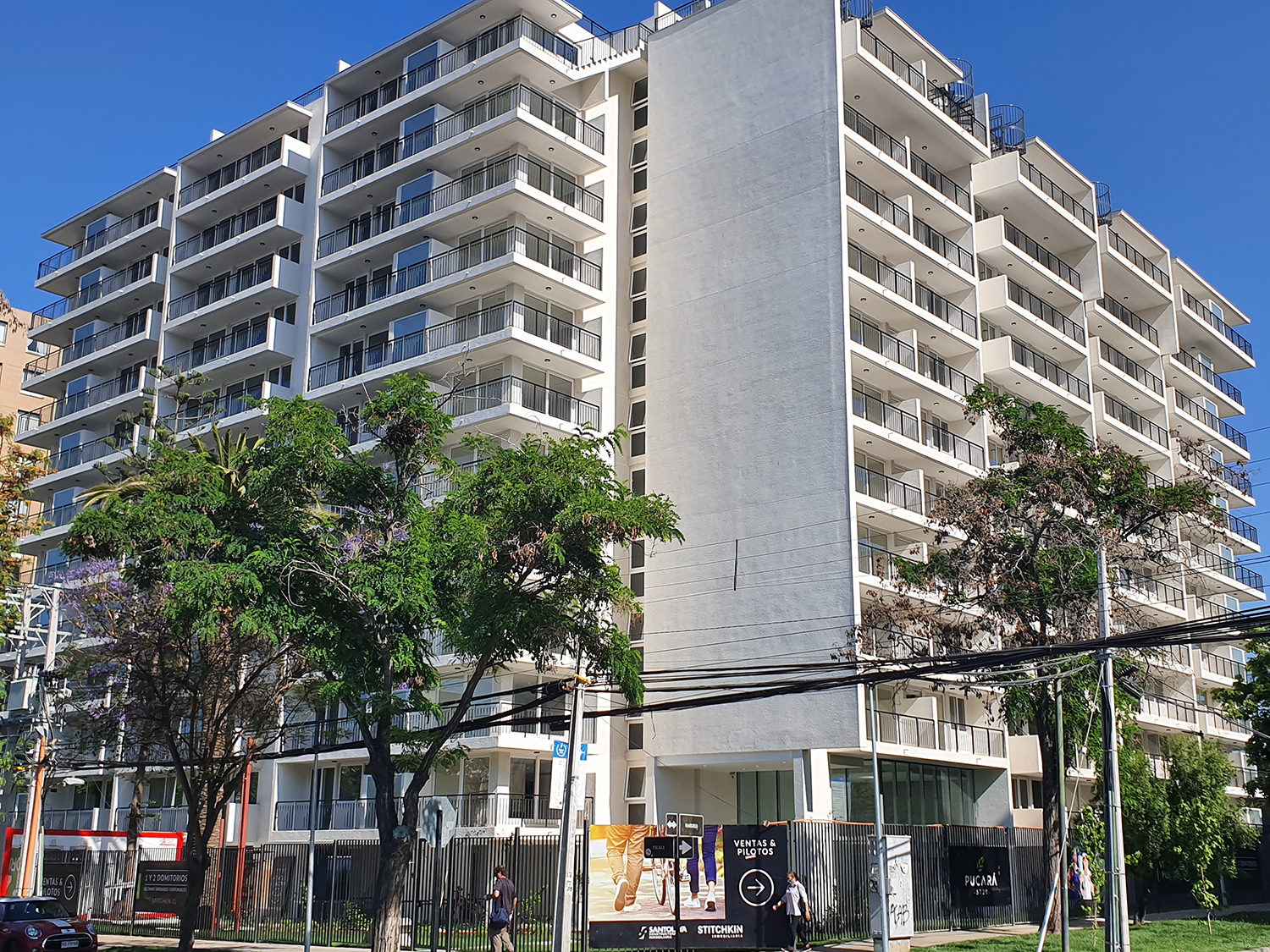

El Edificio Pucara II, es un edifico habitacional que está ubicado en la comuna de Ñuñoa, Santiago, Este edificio posee 12 pisos de altura que contempla una azotea para ser utilizada como terraza.
El proyecto considera sistema de evacuación de aire para sector de estacionamientos, un sistema seguridad como lo es la presurización de la caja escala, sistema de evacuación de are de las cocinas y baños de cada departamento, además de sistema de agua caliente sanitaria.
Para el desarrollo del proyecto se consideraron 4 sistemas de ventilación:
- Sistema de extracción de aire para baños
- Sistema de extracción de aire para cocinas
- Sistema de extracción de aire para estacionamiento en subterráneos
- Sistema de presurización de aire para caja escala
En sistema 1, se consideraron ventiladores de apoyo tipo tejado en cubierta, descarga vertical de aire, marca Sodeca (España), modelo RFV. Para la extracción individual de baños se consideró el modelo ANDES 100T, marca Anwo, procedencia Europea, con certificación SEC.
Sistema 2, se consideraron ventiladores de apoyo tipo tejado en cubierta, descarga vertical de aire, marca Sodeca (España). También se suministraron los templadores cortafuegos, marca Lloyd (EEUU) clasificados UL-555 (resistencia al fuego 1.5hr), montados en ductos horizontales que conecta a la campara de cocina.
Sistema 3, se consideraron ventiladores helicoidales para muro, marca Sodeca (España), modelo HC, equipados con motores de alta eficiencia IE3, para extracción de aire con monóxido de carbono, con templadores cortafuegos, marca Lloyd (EEUU) clasificados UL-555.
Sistema 4, se consideraron (01) un ventilador centrífugo, doble aspiración, con trasmisión de correa y poleas, equipado con motor de alta eficiencia IE3, marca Sodeca (España), serie CBXT, ubicado en sala de presurización a pleno.
Equipamiento:
- Sistema de ventilación de baños a través de 16 ventiladores RFV en cubierta + 264 extractores de baño individuales.
- Sistema de ventilación de cocinas a través de 07 ventiladores tejados centrífugos serie RFV y 01 ventilador centrífugo simple aspiración serie CSXRT.
- Sistema de extracción de aire para subterráneo a través de 06 ventiladores HC-50-4T/H, con sus respectivas celosías gravitacionales y templadores cortafuegos.
- Sistema de presurización a través de 01 ventilador CBXT en sala de presurización.
