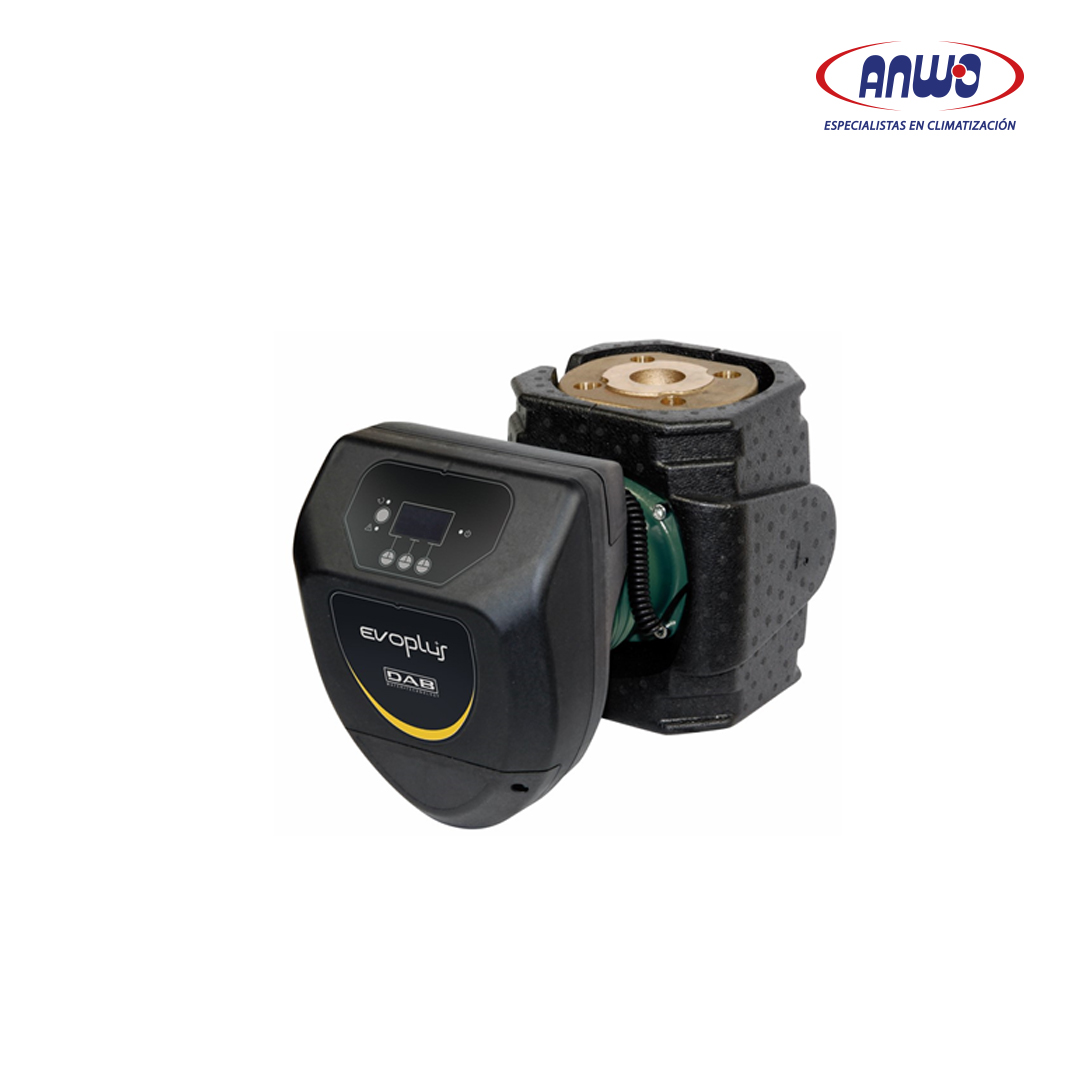

Las bombas electrónicas de circulación Evoplus San han sido desarrolladas para la recirculación de agua sanitaria.
Gracias a su interfaz de usuario fácil e intuitiva, se garantiza una configuración sencilla. Dispone de una pantalla retroiluminada en el panel de control, 4 botones de navegación y menú en cascada.
Características constructivas
Bomba circuladora monoblock construida con la parte hidráulica de bronce y un motor síncrono de rotor húmedo. Carcasa del motor de aluminio. Cuerpo de la bomba en espiral de elevado rendimiento gracias a un diseño especial y a que el interior ha sido pulido. Bocas de aspiración e impulsión en línea. Se suministra con cubierta aislante para reducir las pérdidas por dispersión de calor y la formación de condensación en el cuerpo de la bomba. Rodete de tecnopolímero, eje motor de acero inoxidable templado montado sobre rodamientos de alúmina lubricados por el mismo líquido bombeado. Camisa de protección del rotor de acero inoxidable. Arandela de presión de cerámica, anillos aisladores de etileno propileno. Motor síncrono con rotor de imanes permanentes. La ejecución estándar del cuerpo de la bomba es PN16, versión embridada compatible con contra bridas PN6 / PN10 / PN16.
[SUCURSALES]
Dispositivo electrónico
Basado en IGBT con la última tecnología NPT:
- Sensor de presión diferencial y temperatura absoluta
- Modulación sinusoidal PWM
- Frecuencia portadora alta para eliminar ruidos
- 2 procesadores específico de 32 bit:
-uno dedicado al control del motor
-uno dedicado al interfaz usuario:
-Función Start/Stop
-Función Economy
-Control con Señal analógica 0-10V
-Control con Señal PWM
-Control con Señal analógica 4-20mA
-Conexión mediante ModBus
- Algoritmo optimizado “espacio vectorial”
- Alarmas y señalización bomba en funcionamiento

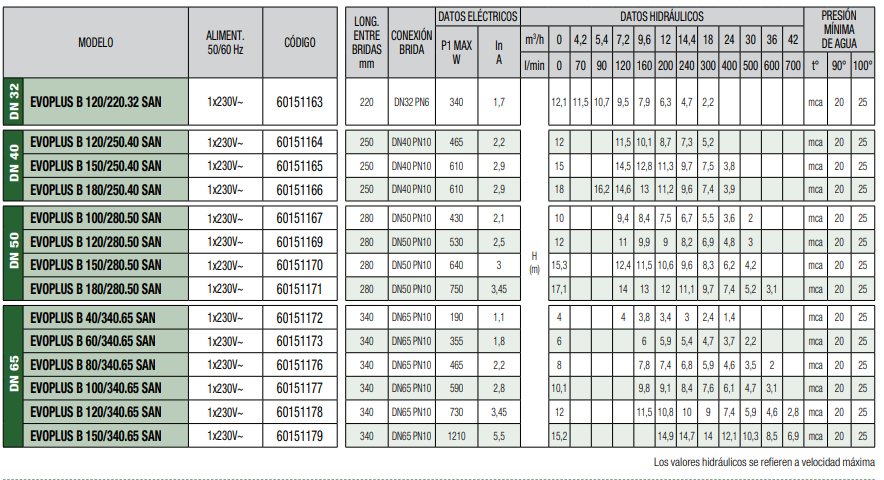

Rango de funcionamiento de 4 a 42 m3 /h con alturas de elevación de hasta 17 metros.
Rango temp. líquido de -10°C a +110° C.
Líquido bombeado limpio, sin sustancias sólidas ni aceites minerales, no viscoso, químicamente neutro, con características similares al agua.
Presión máxima de trabajo 16 bar (1600 kPa).
Grado de protección circulador IP 44.
Clase de aislamiento F.
Instalación con el eje motor en horizontal.
